YDF系列喷流诱导风机

一。特性及应用

  诱导风机是无风道射流诱寻通风系统的一部分,它与送风风机,排风风机组成整个系统。其原理是由以系统设计,适当布置的多台诱导风机喷嘴射出的定向高速气流,诱导室外的新鲜空气或经过处理的空气,在无风管的条件下将其送到所要求的区域,实现****的室内气流组织,以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时,可省去设计,制造,安装风管及其它配套工程方面的费用,这部分费用比使用的诱导风机机组昂贵的多,而且以整个层面为通风风道,送风风机,排风风机所需要风压比使用管道时小的多,这样就可以选用大风量较低风压的风机,使所需功率降低,大幅地降低了运行成本和投资费用。当送排风机停止运转时,诱导风机仍可运转,起到局部通风换气的作用。

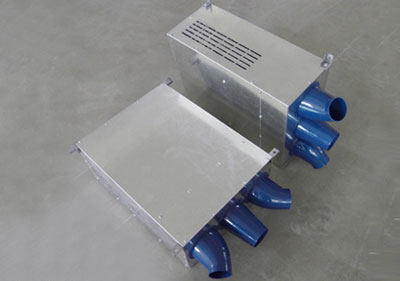

  诱导风机内置高效率离心风机,具有明显的噪声低,体积小,重量轻,吊装方便(立式,卧式安装均可),维护简单,已广泛配套应用于地下停车场,体育馆,车间,仓库,商场,超市,娱乐场所等大面积场合的通风。

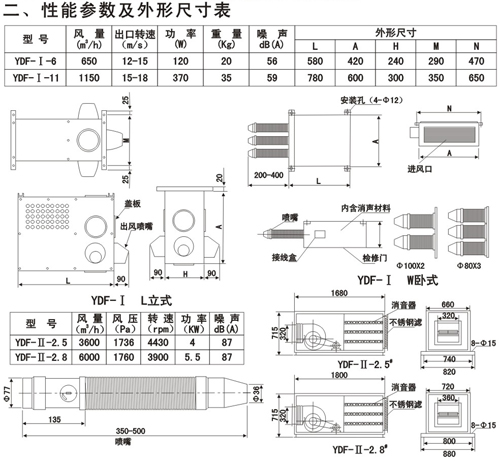

  YDF-I型诱导风机有立式和卧式二种结构形式,立式用L表示,卧式用W表示;如:YDF-6L.。电机采用风机专用单相电机,220V50Hz,也可配用三相电机。

  YDF-II型诱导风机为柜式箱体结构,卧式安装,皮带传动,配用三相电机。

三。诱导风机数量的计算

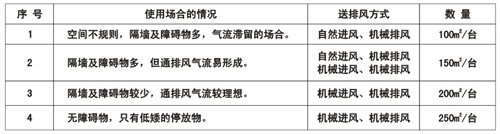

  所需诱导风机的台数,在考虑通风方式(机械送排风,自然进风机械排风),有无隔墙,空间形状的前提下,按每台诱导风机所要承担的面积计算,可参照下表确定:

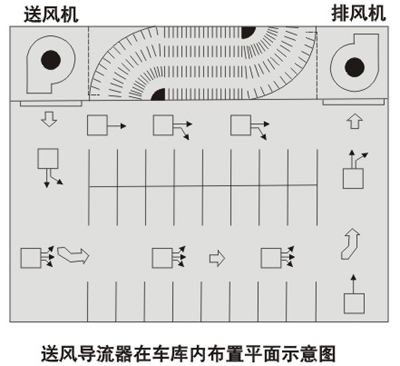

四。安装布局说明
   诱导风机机组是整个送排风系统的一个重要的中间通风衔接环节,进风口,排风口位置,诱导风机的安装位置十分重要,直接关系到能否形成合理的气流。理想的布局是让送排风机在空间上形成主气流,通过诱导风机的诱导送风,来完成整个空间的送排风。

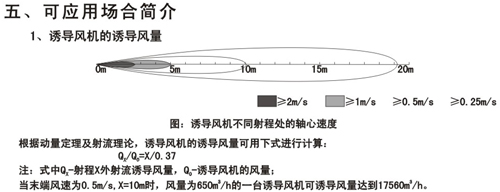

2。应用场合示图



  对地下停车场,可有效地排除汽车排放的一氧化碳及其它污染气体,节省层高空间,方便其它管道布置,通风换气的效果比传统的风管通风系统更佳。

  体育场馆,室内游泳池,展览中心等高大空间的建筑物,冬季时的热空气下送是个难题,通过使用诱导风机,可有效地解决上部热空调气流组织理想,消除死角,使各部位都能保持舒适的温度。
对于车间,仓库,超市可在通道上方安装诱导风机有效地组织气流的流动,不形成死角;并且可以随着布局的调整,方便地调整诱导同的布置位置。
